復(fù)合發(fā)泡水泥板和無(wú)機(jī)保溫板的運(yùn)用剖析:

發(fā)泡水泥板其實(shí)也帶有保溫板的功能，而無(wú)機(jī)保溫板,是一種無(wú)機(jī)材料作為原料研制而成的保溫板。無(wú)機(jī)保溫板和發(fā)泡水泥板具備安全不燃、節(jié)能環(huán)保，但發(fā)泡水泥板確不能高效隔音。

復(fù)合發(fā)泡水泥板和無(wú)機(jī)保溫板歸于無(wú)機(jī)發(fā)泡保

溫材料，具有優(yōu)異防火性、耐久性、杰出的界面粘結(jié)性，理論上可與建筑物同壽數(shù)。無(wú)機(jī)保溫材料出產(chǎn)工藝簡(jiǎn)略，一般作坊式出產(chǎn)較多，在46號(hào)文出臺(tái)曾經(jīng)保溫工程使用較少。泡沫玻璃在工業(yè)范疇保溫隔熱工程中使用較多，建筑范疇使用較少。發(fā)泡水泥板的導(dǎo)熱系數(shù)經(jīng)過(guò)發(fā)泡倍率的調(diào)整能夠做到0.045-0.08w/m.k不等。

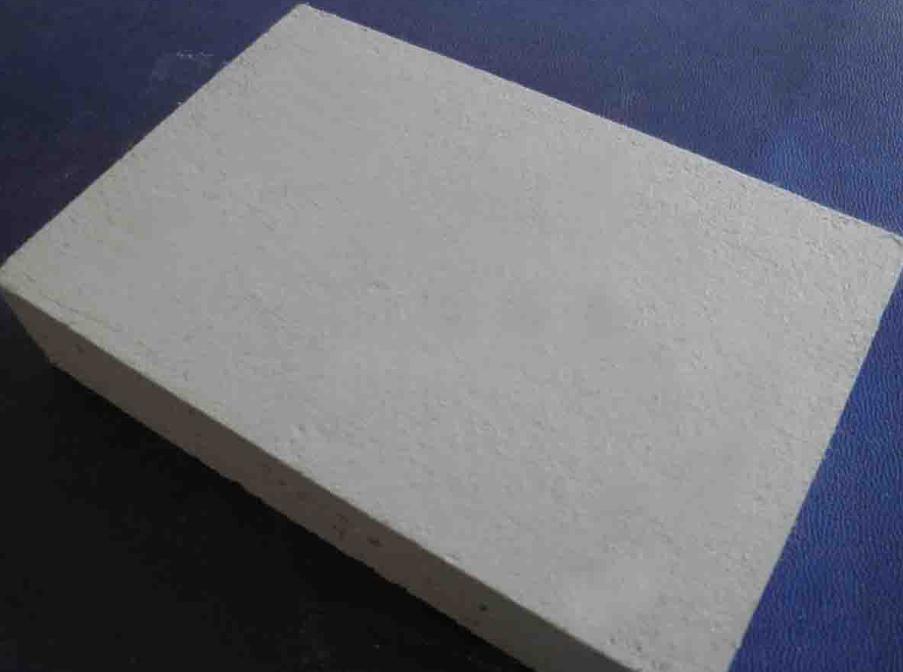

復(fù)合發(fā)泡水泥板粘貼后抹涂聚合物砂漿復(fù)合耐堿網(wǎng)布不到1年出現(xiàn)板縫開(kāi)裂。無(wú)機(jī)保溫板是經(jīng)過(guò)高溫?zé)Y(jié)發(fā)泡成型的材料，具有較高 的閉孔率，極低的吸水性。相對(duì)泡沫水泥容重可以更輕、導(dǎo)熱系數(shù)相對(duì)較低，強(qiáng)度稍高。在容重150-180kg/m3之間時(shí)，導(dǎo)熱系數(shù)可以控制在0.062w/m.k以內(nèi)。

　 以上兩種材料的具有突出的防火性，同時(shí)又具有無(wú)機(jī)材料脆性的特征，加上導(dǎo)熱系數(shù)偏高，膨脹變形應(yīng)力主要集中于板縫處，容易出現(xiàn)因應(yīng)力集中出現(xiàn)的板縫開(kāi)裂現(xiàn)象。因此，復(fù)合發(fā)泡水泥板和A級(jí)阻燃材料不適合采用薄抹灰工藝在北方地區(qū)大面積應(yīng)用。經(jīng)過(guò)試驗(yàn)驗(yàn)證，可以應(yīng)用于聚苯板薄抹灰工藝的A級(jí)阻燃材料。

 無(wú)機(jī)保溫砂漿的應(yīng)用分析

　 無(wú)機(jī)保溫砂漿在建筑保溫工程的應(yīng)用歷史較長(zhǎng)，最早開(kāi)展的建筑節(jié)能執(zhí)行30%的設(shè)計(jì)標(biāo)準(zhǔn)時(shí)，曾大量應(yīng)用于內(nèi)保溫工程。后來(lái)隨著建筑節(jié)能設(shè)計(jì)標(biāo)準(zhǔn)提高加上無(wú)機(jī)保溫砂漿的吸水率高，保溫效果不容易控制等缺陷而逐步下降。無(wú)機(jī)保溫砂漿中目前表現(xiàn)較好的是以膨脹玻化微珠為主要保溫骨料混合水泥、可再分散粉、抗裂纖維等材料形成的玻化微珠保溫漿料。較以往以開(kāi)孔為主的珍珠巖保溫骨料，膨脹玻化微珠具有較高閉孔率、吸水率、導(dǎo)熱系數(shù)有所降低。玻化微珠保溫砂漿的導(dǎo)熱系數(shù)可以控制在0.07w/m.k以內(nèi)，但與有機(jī)高效的無(wú)機(jī)保溫材料相比，還有較大差距。

因此，以膨脹玻化微珠為代表的無(wú)機(jī)保溫砂漿系統(tǒng)在北方地區(qū)實(shí)現(xiàn)節(jié)能65%的設(shè)計(jì)要求，其厚度會(huì)超過(guò)100mm，這顯然是不適合在北方地區(qū)大面積應(yīng)用的。根據(jù)夏熱冬冷地區(qū)和炎熱地區(qū)的節(jié)能設(shè)計(jì)要求，在南方地區(qū)應(yīng)用比較適合。一般30-50mm即可滿足現(xiàn)行階段A級(jí)防火與保溫的雙重要求。但對(duì)無(wú)機(jī)保溫砂漿的吸水率的控制也非常必要。不做憎水處理的無(wú)機(jī)保溫砂漿后期容易出現(xiàn)因反復(fù)干濕交替導(dǎo)致的干縮裂縫。吸水率高在冬季低溫季節(jié)也容易出現(xiàn)凍融的破壞，使保溫工程出現(xiàn)空鼓、開(kāi)裂、滲水等工程弊病。

對(duì)無(wú)機(jī)保溫材料的應(yīng)用分析

　　無(wú)機(jī)材料在建筑外墻保溫工程中的應(yīng)用一直存在爭(zhēng)議。以無(wú)機(jī)材料為主要載體添加一定比例的相變材料形成的無(wú)機(jī)保溫材料，通過(guò)現(xiàn)場(chǎng)抹涂施工，最后一道抹涂時(shí)壓入耐堿網(wǎng)布。提供相變保溫材料的企業(yè)一般介紹40-50mm即可實(shí)現(xiàn)建筑節(jié)能65%設(shè)計(jì)要求，這一點(diǎn)是值得懷疑的。根據(jù)相變機(jī)理，當(dāng)超過(guò)一定溫度時(shí)，固體相向液相轉(zhuǎn)變，材料吸熱；當(dāng)溫度降低到一定溫度時(shí)材料由液相向固體相轉(zhuǎn)變開(kāi)始放熱，通過(guò)吸熱和放熱維持一定空間的溫度保持相對(duì)穩(wěn)定。根據(jù)這一原理，相變材料在日本最早應(yīng)用于溫室大棚中。相變材料的相變溫度一般選擇15℃以上。白天吸收太陽(yáng)熱，晚上釋放熱量，延長(zhǎng)大棚內(nèi)適合蔬菜生長(zhǎng)的溫度段。

　　因此，相變保溫材料目前在應(yīng)用上存有較多爭(zhēng)議，缺少相應(yīng)的國(guó)家標(biāo)準(zhǔn)和設(shè)計(jì)依據(jù)。作為A級(jí)阻燃材料的應(yīng)用需要謹(jǐn)慎對(duì)待。

　　綜上所述，A級(jí)保溫材料雖然較多，但各有利弊。綜合分析可以看出，目前階段，作為建設(shè)和設(shè)計(jì)單位執(zhí)行公安部65號(hào)文的要求，A級(jí)防火外保溫工程可選的材料并不多。北方地區(qū)采用巖棉保溫系統(tǒng)，南方夏熱冬冷地區(qū)和炎熱地區(qū)采用無(wú)機(jī)保溫砂漿系統(tǒng)是綜合性比較相對(duì)合適的方案。

在用戶使用兩種材料的同時(shí)要考慮到材料使用環(huán)境，還有等一些外部環(huán)境因素，避免材料使用不當(dāng)，重拆重建！
